IC-d

SOIC korpuses mikroskeem

Seda 14 jalaga komponenti toodetakse nii ristkülikukujulise (väljaviigud 2-s reas) kui ka ruudukujulisena (väljaviigud kõigis 4-s küljes)

http://www.ti.com/lit/ds/scls081f/scls081f.pdf

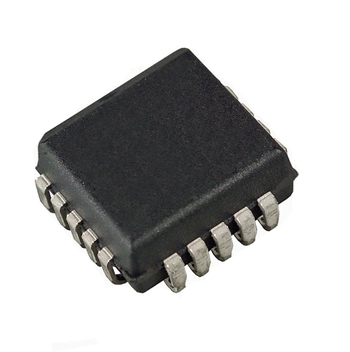

PLCC - Plastkorpuses ruudukujuline IC on alljärgneval fotol:

Selle pindliite komponendi andmed on:

http://www.westfloridacomponents.com/mm5/graphics/H01/GAL16V8D-10LJ.pdf

Sealt on näha, millistes korpuste liikides lisaks PLCC-le veel sama komponenti toodetakse, aga ka informatsioon, kuidas lugeda IC sokeldust, ehk kus on "jalg" nr.1 ning kuhu ühendada ülejäänud kontaktid - toide, sisend-väljund jne.

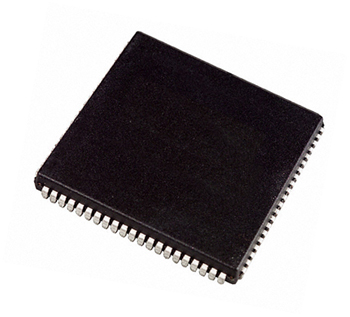

Järgmiseks võib vaadata näiteks ka märksa suurema integratsioonitasemega PLCC komponenti:



Selle 84 kontaktiga IC andmed on nähtavad Datasheet-ilt aadressil:

http://www.westfloridacomponents.com/mm5/graphics/F11/ATT3042-70.pdf

80-l lk peale toote funktsionaalse kirjelduse on ka palju vajalikku teavet elektroonikaseadmete koostajale - toote korpustest, pakendamise viisidest ja sokelduse kohta. Mitte alati ei pruugi jalg nr. 1 asuda komponendi servas kõige äärmine jalg!

Näiteks on saadaval

44 jalaga PLCC, korpuse mõõtmed 17,65 x 17,65 mm, jala laius 0,53 mm, jalgade samm 1,27 mm

68 jalaga PLCC korpuse mõõtmed 25,22 x 25,22 mm

84 jalaga PLCC korpuse mõõtmed 30,35 x 30,35 mm

100 jalaga IC on pakendatud QFP korpusesse, mõõtmed 17,2 x 23,2 mm, jalgade samm 0,65 mm

100 jalaga IC pakendatud TQFP korpuses mõõtmetega 16 x 16 mm, jalgade samm 0,50 mm

132 jalaga IC pakendatud PPGA korpuses mõõtmetega 37 x 37 mm

144 kontaktiga IC pakendatud TQFP korpuses mõõtmetega 22 x 22 mm, jalgade samm 0,50 mm

160 kontaktiga IC pakendatud QFP korpuses mõõtmetega 31,2 x 31,2 mm

175 kontaktiga IC pakendatud PPGA korpuses mõõtmetega 42,16 x 42,16 mm

208 kontaktiga IC pakendatud SQFP korpuses mõõtmetega 30,6 x 30,6 mm

Pakendite lühenditele selgituseks:

FPGA Pakendite (korpuste) markeeringud ja selgitused sümbolitele:
Sümboli kirjeldus:
PPGA - H Plastic Pin Grid Array
QFP      J Quad Flat Pack
PLCC    M Plastic Leaded Chip Carrier
SQFP    S Shrink Quad Flat Pack
TQFP    T Thin Quad Flat Pack


ADS900E Texas Instruments IC Converter SMT 28 Pin SSOP

ADS900E Texas Instruments  IC Converter SMT 28 Pin SSOP





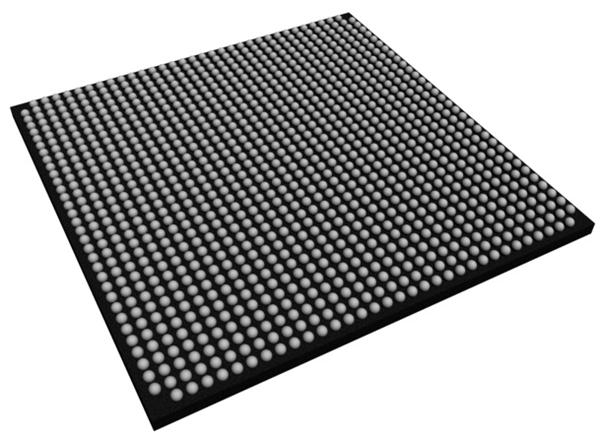

http://www.altera.com/literature/hb/cyclone-v/cv_51001.pdf

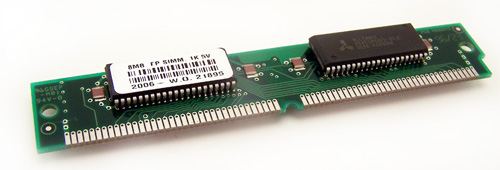

2 x 32 8Mb 72 Pin 51mm Dram Memory 322006-S51T04

Allikas: http://www.westfloridacomponents.com/CS003PD/2+x+32+8Mb+72+Pin+51mm+Dram+Memory+322006-S51T04.html
