Masinaelemendid ja koostetööd

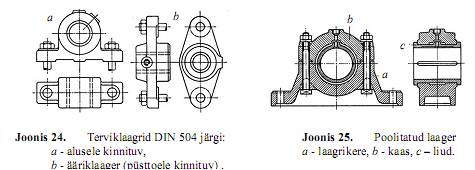

Radiaallaager võib olla kujundatud  terviklaagrina (joon) või  poolitatuna

(joon). Esimesi saab kasutada vaid juhul, kui on võimalik laagerduse

koostamine telgsuunas.

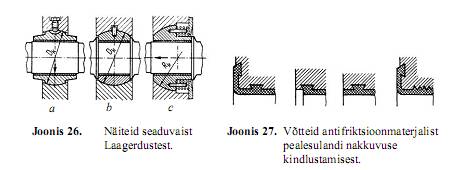

Laagrikere poolitamine hõlbustab ka seaduvate laagrite kujundamist (joon. )

ehkki on võimalik ka terviklaagri variant (joon). Viimasel juhul tagavad

laagri koospüsimise vedrud.

Laagrikered on kas hallmalmist või terasest, harvem kergsulamist. Vahetult tappi

kandev osa tehakse antifriktsioonmaterjalist. Terviklaagri kandev osa moodustab

puksi, poolitatud laagril  liua. Pukside ja liudade konstruktsioon sõltub

antifriktsioonmaterjali tüübist, aga ka nende suurusest. Liuad on sageli bimetalsed,

so. terasest alusmaterjalile on kantud sulandi või galvaanilise pinde kiht; neid

võidakse stantsida (koolutada) bimetalsest teraslindist. Suuregabariitseil laagreil

valatakse antifriktsioonne osa vastava ettevalmistusega terasest või malmist

alusosale (joon.). Pukside tüüpkonstruktsioonid on standardiseeritud (näit. DIN

1850).

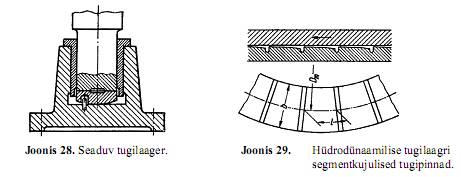

Tugilaagerdustes on ka lihtsaimal juhul soovitav otstapi tugiosa kujundada

seaduvana (joon.). Suuregabariitseid tugilaagreid (näit. hüdroturbiini töövõlli

toetamiseks) kujundatakse sageli koosnevana tugisegmentidest, mis määrdekiilu

tekitamiseks omavad kallet (joon.). (1)



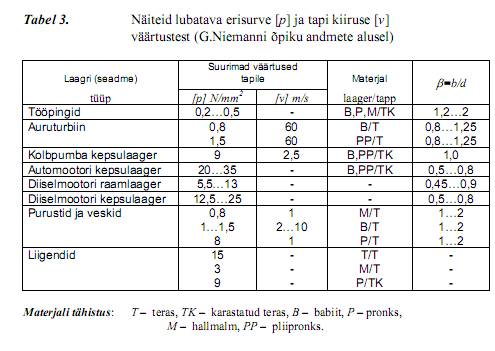

Vahetult võlli (telje) tapiga kokkupuutes olev laagrimaterjal peab tagama

minimaalsed hõõrdekaod, olema kulumiskindel, piisavalt (väsimus)tugev ja hea

soojusjuht, erandjuhtudel veel ka kuuma- ja korrosioonikindel. Materjali, mis kõiki

neid nõudeid ideaalselt rahuldaks, pole  ja sõltuvalt konkreetseist vajadustest

asetatakse ühele-kahele eelmainitule pearõhk. Ka ei tohi unustada, et iga

materjalitüübi kasutamine on seotud spetsiifiliste valmistamistehnoloogiliste

nõuetega. Jagunevad metalseiks ja mittemetalseiks, esimestest on tuntuimad:

1.   Tinababiidid (DIN 1703) ja  tinavaesed  (<10%Sn) babiidid (DIN 1728), mis

kantakse 0,1 ...2 mm kihina teras-, malm- või pronksliuale. Tänu pehmusele on

hästi sissetöötuvad, samuti head soojusjuhid. Nimetus "babiit" tuleneb USA

leiduri I.Babbitti (1799-1862) nimest, sakslased kasutavad terminit

"valgemetall".

2.   Pronksid, neist tinapronks (DIN 1705) ja  pliipronks sobivad hästi löögilise

koormuse tingimustes. Alumiiniumpronks (DIN 1714) kui tinapronksi asendaja

vajab suurendatud laagrilõtku ja on  vähem sööbekindel. Pliipronksi saab

kasutada ka 0,25 ... 3 mm paksuse pealesulandina.

3.   Hallmalm (DIN 1691) sobib vaid hästimääritavaile aeglasekäigulistele

laagritele, sööbimise vältimiseks peab tapi pind olema karastatud.

4.   Raua või vase pulbreist pressitud ja paagutatud poorsed (ca 35% mahust poore)

materjalid leiavad peamist kasutamist aparaadi- ja kodumasinate ehituses

hooldusvabade nn. isemäärivate laagritena. Poorid täidetakse õliga

immutamisega enne montaaøi.

5.   Pinded vase, plii, hõbeda või indiumi baasil, mis galvaaniliselt õhukese kihina

terasliuale kantakse;  saavutatakse   eriti hea soojusjuhtivus, aga ka kallite

materjalide kokkuhoid.

Üha enam leiavad laagrimaterjalidena kasutamist mittemetallid.

1.   Tehisvaikudega immutatud ja pressitud tekstiil (tekstoliit) ja puit (lignostoon) on

juba ammu tuntud ning eelkõige vesimäärimiseks sobivad materjalid. Peapuudus

- halb soojusjuhtivus.

2.   Polüamiidid  (nailon, kapron jms.)  võidakse õhukese (<0,5 mm) kihina kanda

terasliuale, on aga kasutatavad ka paksuseinaliste puksidena. Ei vaja määrimist

ja sobivad eelkõige keemiliselt agresssiivses keskkonnas töötavais laagreis.

3.   Polütetrafluoretüleen (lühidalt PTFE, kaubanduslik nimetus tefloon, Venemaal

fluorplast)   on   ka  kuivalt   madala  (0,01... 0,05) hõõrdeteguriga,   mistõttu

sobib   kohtadesse,   kus   määre vastunäidustatud (näit. tekstiili ja toiduaineid

töötlevad masinad) või on ligipääsetavus halb (näit. kopterite ja lennukite

juhtimisseadmete Øarniirid).  Vajavad  külmvoolavuse  takistamiseks

sarrustamist (20...30% mahust  ∅ 0,1 mm pronkskuulikesi, tekstiilkiude,

söetolmu jms.). Eriti häid tulemusi on andnud sarrustamine MoS2 pulbriga.

Materjali eripära - hõõrdetegur alaneb erisurve suurenedes ja libisemiskiiruse

vähenedes. Kihi õhedus (1...2 mm) terasest liual  tagab rahuldava

soojusjuhtivuse.



4.   Kummi   (eriti   selle   pehmed   sordid)   sobib   suurepäraselt vesimäärimisega

laagreiks (pumbad, vesiturbiinid,  laeva sõukruvid jms.); tavaliselt

vulkaniseeritakse laagriavale 7...20 mm paksune kummikiht. Kummilaager talub

ka tahkeid osakesi (näit. liiva) sisaldavat vett, eriti kui tööpinnale on

moodustatud vastavad kogumissooned.

5.   Grafiit, mis pulbrina segatakse sideainega (vaigud või plii), pressitakse  vormi

ja  paagutatakse;   isemäärivana  kasutatav temperatuurivahemikus -2000

... +600 °C.



6.   Insenerkeraamika  (eriti ZrO2 baasil valmistatu) talub nii kõrgeid temperatuure

(ka üle +1000  °C) kui ka aluselisi ja  happelisi keskkondi; näiteks

väävelhappepumba laagrite ja tihenditena kasutades sobib määrdeks

suurepäraselt pumbatav vedelik ise.

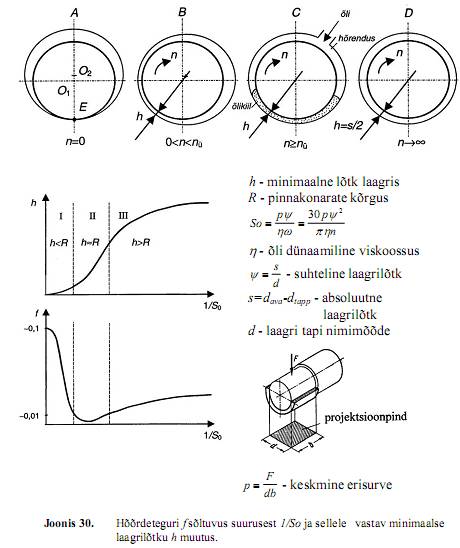

Liugelaagrite     olulisimaks     töövõimelisuskriteeriumiks     on kulumiskindlus,

mis omakorda on otseses sõltuvuses laagris valitsevast hõõrdereøiimist. Hea

ülevaate annab neist Stribecki kõver (joon. 30). Kõvera püstteljele kantakse

logaritmilises mõõtkavas hõõrdetegur  f,  rõhtteljele dimensioonita Sommerfeldi

arvu So pöördväärtus.

Masina käivitushetkel (A) tapp ja laagri ava on otseses kokkupuutes (E)  ja

tegemist   on   kehadevahelise    kuivhõõrdumisega.   Tapi pöörlemissageduse  n

kasvades  kuivreøiim  läheb  esmalt  üle piirhõõrdumiseks,   mil   kontaktis   on

pindadele   kinnituvad määrdemolekulide piirkihid ja edasi segahõõrdumiseks, kui

osaliselt lisandub piirhõõrdumisele  vedelikuline (tsoon II graafikul, olukord  B

laagris). Nn. üleminekusageduseni  nü jõudmisel tõstab tapi alla tekkinud õlikiil ta

tugipinnast lahti ja tekib  vedelikuline reøiim, mil takistuse määrab õli

sisehõõrdumine (so. viskoossus, vt. III tsoon ja seis C laagris). Pöörlemissageduse

edasisel suurenemisel ligineb tapi tsenter 01 veelgi lähemale ava tsentrile 02 kuni

nad hüpoteetilisel juhul n = ∞ kokku langeksid (vt. D).



Häireteta töö eeldab, et laagri konstruktsioon tagab määrde sisenemise, selle piki

tappi jaotamise ja väljatuleku vältimise (so. tihendamise). Sõltuvalt   sellest,  kas

laager  on  ette  nähtud  töötamiseks  hüdro-(ae-ro-)dünaamilisel reøiimil või mitte,

on võtted eelöeldu saavutamiseks erinevad. Veel mängib rolli koormuse iseloom

(suunalt püsiv või tsirkuleeriv) ning rakendamine (kas tapile või rummule).

Hüdrodünaamilise laagri korral:

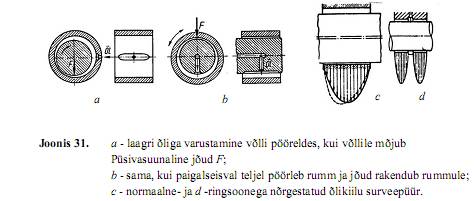

„  õli tuleb laagrisse juhtida maksimaalse lõtku tsooni (joon. 31  a ja  b) ja laiali

jaotada piki moodustajat asetuva kanali abil;

„  laagripinna survestatud osas, kuhu moodustub õlikiil, ei tohi olla avasid, sooni

jms., mis kiilu nõrgestavad (joon. 31 c);

„  õli väljatulekut laagri otstest tihenditega ei takistata.

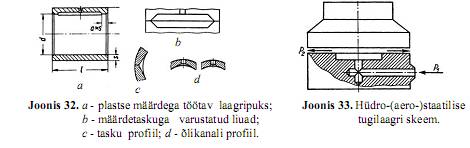

Vaegmäärimisega (piir- ja segahõõrdereøiimil) tööks ettenähtud laagrite puhul võib

määrde (nii vedela kui ka plastse) kanaleid kujundada vabamalt. Levinud on nn.

määrdetaskute (joon. 32  b) kasutamine. Taskud mahutavad suurendatud koguse

määret, millega paraneb jahutus,  samuti saavad nad endasse koguda

kulumisprodukte.

Vedelikulist (või gaasilist) hõõrdereøiimi on võimalik saavutada ka hüdro-(aero-

)staatiliselt (joon. 33), juhtides piisavalt suure surve all vedelikku (õhku) tapi

tugipinna alla. Kasutatakse suhteliselt harva, kuna laagerdus ise ja tema

ekspluatatsioon on kallid. Liugelaagerduste tihendamisel kehtivad samad

põhimõtted, mis veerelaagerdustegi juures, kasutatakse samu tihenditüüpe.
